Тахометр электронный ТЭ

Средняя оценка: 9 (1 оценка)

Тахометр электронный ТЭ обеспечивает:

  • непрерывное измерение частоты вращения коленчатого вала дизеля;
  • четырехразрядную цифровую индикацию результатов измерения;
  • выдачу сигналов замыканием (размыканием) контактов реле при превышении частоты вращения вала пороговых значений. При заказе могут быть заданы любые пороговые значения;
  • подключения внешнего устройства индикации ТЭ-1, для дистанционного контроля результата измерения.

Область применения

Тахометр ТЭ предназначен для установки:

  • на главных и вспомогательных дизелях и дизель-генераторах судов неограниченного района плавания;
  • в системах автоматизации судов;
  • на стационарных дизелях и дизель-генераторах.

Тахометр электронный заменяет собой:

  • измеритель ТМи3М тахометра;
  • датчик Д1ММ тахометра;
  • реле скорости РС.3М ТУ 25-02.381473-78.

Условия эксплуатации

Тахометр сохраняет работоспособность в условиях воздействия:

  • температуры окружающей среды:
    • для датчика оборотов - от минус 10 °С до плюс 70 °С;
    • для устройства индикации ТЭ-1 - от минус 10 °С до плюс 55 °С;
  • относительной влажности воздуха (95±3)% при температуре плюс 25 °С;
  • вибрации в диапазоне частот от 2 до 100 Гц:
    • на частотах от 2 до 25 Гц - с амплитудой перемещения ±1,6 мм;
    • на частотах от 25 до 100 Гц - с ускорением 4,0 g;
  • ударов с ускорением ±5,0 g и частоте в пределах от 40 до 80 ударов в минуту;
  • магнитного поля напряженностью 400 А/м, образованного как переменным током частотой 50 Гц, так и постоянным током при любом направлении поля.

Принцип работы

Работа электронного тахометра ТЭ основана на счетно-импульсном принципе, заключающемся в подсчете количества импульсов, прямо-пропорционально зависящих от частоты вращения вала дизеля  и поступающих от ДО в течение определенного интервала времени (2 с).

Конструкция и принцип действия ДО

ДО предназначен для непрерывной выдачи импульсов на ТЭ-1, прямо пропорционально зависящих от частоты вращения вала дизеля.

ДО состоит из:

  • корпуса;
  • диска, жестко закрепленного на вращающемся валу;
  • электронной платы;
  • соединителя.

Работа ДО основана на принципе прерывания излучения в оптическом канале оптопары вращающимся диском.

Конструкция и принцип действия ТЭ-1

ТЭ-1 предназначено для индикации частоты вращения вала дизеля в цифровом виде и выдачи дискретных сигналов при превышении частоты врашения вала пороговых значений (уставок).

ТЭ-1 состоит из:

  • корпуса;
  • передней панели;
  • электронной платы;
  • соединителя.

Работа ТЭ-1 основана на принципе подсчета количества импульсов, поступающих от ДО за определенный интервал времени, и выдачи результата в цифровом виде на индикаторы.

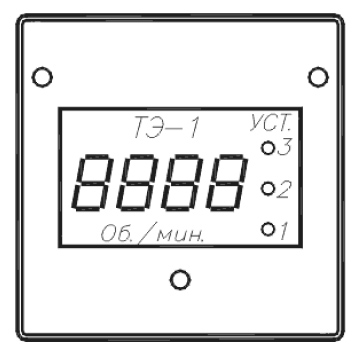

Эскиз передней панели устройства индикации ТЭ-1

Эскиз передней панели устройства индикации ТЭ-1

Технические характеристики
Диапазон измерения, об/мин от 1 до 4000
Дискретность измерения, об/мин 1
Класс точности 0,5
Цикл измерения, с 2
Коэффициент тахометра (отношение частоты вращения коленчатого вала к частоте вращения вала датчика оборотов) 2
Пороговые значения выдаваемых сигналов, об/мин
(по требованию заказчика значения могут быть изменены)
500; 1350; 1700
Электрические параметры контактов реле: максимальное коммутируемое напряжение постоянного тока любой полярности, В 31,2
максимальный коммутируемый ток, А 0,5
характер нагрузки активный
Напряжение питания, В от 18 до 31,2
Потребляемая мощность, не более, Вт 5
Габаритные размеры: датчик оборотов ДО, мм 80 x 90
устройство индикации ТЭ-1, мм 83 x 83 x 60
Масса, не более: датчик оборотов ДО, кг 0,9
устройство индикации ТЭ-1, кг 0,4
Степень защиты по ГОСТ 14254-96 IР22
